Produktbeschreibung

FG-1100P automatisierte Hochgeschwindigkeits-Kartonklebemaschine (optional: 46 Ecken)

product-1100-232

Struktur: Zufuhr + Ausrichtung + Vorfaltabschnitt (46 Ecken optional) + Hochwellen-Verriegelungsboden + Hochwellen-Verriegelungsboden + Falten + pneumatischer Förderer

Modell:FG-1100P

Preis:

Zahlungsbedingungen: 30 % Anzahlung per TT, 70 % Restbetrag vor Versand

Lieferzeit: 25-35 Tage nach Eingang der Anzahlung

Kundendienst: 1 Jahr Garantie, ausgenommen leicht beschädigte Teile wie Riemen.

Liste einiger Komponenten

NEIN.	Name	Marke	Herkunft
1	Futterband	NITTA	Japan
2	Faltgürtel	NITTA	Japan
3	Keilrippenriemen	Harkin	Frankreich
4	Lager	NSK oder C&U	Japan oder China
5	Luftzylinder	Yisaiya	China
6	Hauptmotor	Dedong	China
7	Motor im Förderband	Zhongda	China
8	Untersetzungsmotor	Zhongda	China
9	Touch-Screen	Flexem	China
10	SPS	LS	Korea
11	Wechselrichter	Innovation	China
12	Vibrationsmotor	Hengyuan	China
13	Nothalt	Schneider	Frankreich
14	Sensor	ELCO	China
15	Strom umschalten	MW	Taiwan

Achtung: Wenn die gekauften Teile in der Maschine aufgerüstet, aktualisiert oder durch eine bessere Marke ersetzt werden, bleibt der Verkäufer ohne weitere Benachrichtigung bestehen.

BOX-MUSTER

product-1000-392

Technischer Parameter

Maximale Papiergröße: 1100 x 1000 mm

Min. Papiergröße: 120 x 60 mm

Papiergewicht:200-800gsm

Geeignet für: gerade Box, Box mit Schlossboden, 4/6-Ecksystem (optional)

Gesamtleistung: 26 kW

Elektrische Anforderungen: 380 V, 50 Hz, 3-Phase

Luftquelle:0,7m³/min

Maschinengewicht: ca. 5500 kg

Maschinengröße: 16000*1800*1900mm

Mahine-Grundriss:

product-1170-261

Die Maschine besteht aus:

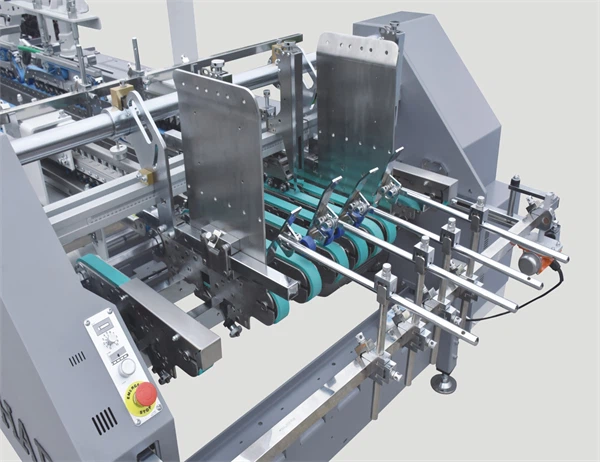

FEEDER

Ausgestattet mit Vibrationsmechanismus
Mit unabhängigem Getriebe, geringem Geräuschpegel und verstellbaren Vorderrädern kann eine maximale Arbeitskapazität erreicht werden.
Die Kamera ist so ausgestattet, dass sie die Situation bei der Übertragung zum Förderband sehen kann

AUSRICHTUNG

Seitenregisterfunktion für einen reibungslosen und präzisen Kastenlauf, Vermeidung von Fischschwanzdefekten.

VORFALTABSCHNITT

Die erste Rilllinie (linke Klappe) konnte mit hoher Geschwindigkeit um 180 Grad vorgefaltet werden.
Nach dem Vorfalten lassen sich die Kartons schnell öffnen.
In diesem 2,3 Meter langen Vorfaltbereich sind die oberen Träger für einige Spezialkartons getrennt und abnehmbar.
Breites linkes Unterband, um Spuren auf den Kartons zu vermeiden.
Perfekte Vorfalteinheit für die Klappen.

Wellenfalteinheit

Durch den einfachen Wechsel zwischen Wellenfalten und normaler Bodenverriegelungsfunktion bietet die Wellenfalteinheit mehr Flexibilität, ein größeres Auftragsspektrum und eine bequeme Bedienung
Viel schnellere Einstellung beim Wellenfalten als bei einer normalen Lock-Bottom-Einheit, weniger Lärm bei Hochgeschwindigkeitsproduktion, langlebiger
Bei der Arbeit mit CD-Boxen ist die Wendeplatte zum Falten der Klappe nicht erforderlich.
Importierte Faltriemen (NITTA) und Keilriemen, motorisch bewegte Innenträger
Optional ist eine oder zwei Wellenfalteinheiten erhältlich

4/6 ECKENSYSTEM (optional)

Drei Hakengruppen für 6 Eckboxen
Wird für verschiedene Papierschachtelgrößen verwendet
Für 4/6 Eckkästen sind Klebepistolen erforderlich, für 6 Eckkästen werden mindestens 3 Pistolen verwendet.
Modulare Klapphaken zeichnen sich durch Laufrekorde, hohe Geschwindigkeit und hohe Produktivität aus
Sicherheitsfenster ist optional

UNTERER LEIMBEHÄLTER

Großvolumiges Design: Wenn die Maschine mit hoher Saatgutmenge läuft, geht der Kleber nicht aus oder läuft aus. Die optionale Flasche eignet sich gut für den Langzeitbetrieb
Der Leimtank lässt sich zum Reinigen leicht herausnehmen.
Der Kleber kann durch den Schaber feinjustiert werden.

KLAPPBARER ABSCHNITT

Geeignet für kleine Kartons, fertige Breite: 35 mm
Links, rechts oder beide klappbar
Ausgestattet mit einem Geschwindigkeitsregler für die Bänder, sorgen Sie dafür, dass die Faltschachteln parallel und in gutem Zustand sind.
Dank der schnellen, bequemen Einstellung und Bedienung können Kartons perfekt gefaltet werden.

ÜBERTRAGUNGSBEREICH

Unabhängiger Motorlauf, schnellere Geschwindigkeit und vollständige Kontrolle
Pneumatischer Boxkicker ist ausgestattet
Geeignet für komplizierte Kastenformen
Die Riemen in diesem Abschnitt können leicht gespannt und an verschiedene Kartons angepasst werden.

FÖRDERER

Pneumatische Druckerhöhung, Geschwindigkeit und Druck können unabhängig voneinander eingestellt werden. Der Druck auf die Kartons könnte etwas erhöht werden, damit die fertigen Kartons schöner werden.
Der vordere Abschnitt des Förderers kann mit Überlappungs- und Rüttelvorrichtungen koordiniert werden, um sich entsprechend auf und ab zu bewegen.
Pneumatisches Ausrichtgerät und Rüttelgerät sind optional

BEDIENFELD
