Produktbeschreibung
FG-580PFAutomatische Faltschachtelklebemaschine für Medikamentenschachteln
I．Modell:FG-580PF
Stromversorgung:380 V Wechselstrom50Hz
II. Parameter:
Maximale Papierbreite für Seitenklebekasten: 580 mm
Mindestpapierbreite für Seitenklebekasten: 90 mm
Papiergewicht: 200–800 g/m2
Geschwindigkeit: 250 m/min
Maschinengröße: 7500×1200×1400mm
Verpackungsgröße: 1,9 x 1,1 x 1,5 mm, 700/800 kg
2,9 * 1,15 * 2,2 mm 900/1000 kg
Gesamtleistung: 7 kW
Hauptmotor: 4 kW, Förderband: 0,75 kW
Standardfunktionen: Zum seitlichen Kleben von Kartons, Vorfaltfunktion
Optionale Funktionen: Mini-Box-Gerät, UV-Schleifer
III.Grundkonfiguration:
Zuführungr
1. SAKAI-Riemenscheibe stufenloser Geschwindigkeitsvariator 1 Satz
2. importierte Fütterungsbänder 1 Satz / 5 Stück
Größe: δ8*25*1110mm
3. In Taiwan hergestellter Vibrationsmotor 1 Satz
Vorgefaltet
1. Die linke erste Linie um 180 Grad falten, die rechte dritte Linie um 135 Grad falten
2. Nitta-Gürtel 1 Satz/5 Stück
Spezifikationen: δ4*19*2550 (1) δ4*19*1175 (1)
δ4*22*3220 (2) δ4*22*3000 (1)
3. NSK-Lager und HTHN-Lager
4. Spezielle ATG-Lagerhalter
Untere Klebetanks
zwei Sätze (einer links und der andere rechts)
Hochgeschwindigkeitslauf, das Kleben ist reibungslos und stabil
gerändelte Kleberäder, Dicke 3 mm (5 mm ist optional)
Klappbarer Abschnitt
linkes und rechtes Klappmesser, jeweils eins
Nitta-Gürtel 1 Satz/6 Stück
Spezifikation: δ4*19*1630 (2) δ4*22*4580 (2) δ4*22*3920 (2)
spezielle ATG-Lagerhalter
Die Führungsräder sind mit hoher Präzision konstruiert
Transferbereich
1. Zähler und Sensor, hergestellt in Taiwan
2. pneumatisches Kickersystem (Luft wird vom Benutzer bereitgestellt)
3.Nitta-Gürtel 1 Satz /4 Monate
Spezifikation: δ4*19*2700 (2 ) δ4*22*2765 (2 )
4. Ein Sensor ist an der Vorderseite der Maschine angebracht, die Zählung könnte vom Typ Vorwärts-Stopp sein.
Förderer
1. Frequenzumwandlungssystem, das mit dem Hauptteil läuft
2.oberer Riemen: δ3*450*3990 unterer Riemen: δ3*450*5380
Elektrisches System:
1. Inovance-Wechselrichter
2. SPS-Steuerungssystem (optional)
3. Hauptmotor 4 KW Motor im Förderband 0,7 KW (Standard)
IV. Verpackung: Zuerst in Folie eingewickelt, dann in Vakuumbeuteln und schließlich auf der Metallpalette.
|
Teileliste in FG-580PF |
|||||
|
Bild |
Beschreibungen |
Größe |
Menge |
Einheit |
Bemerkungen |
|
 |
Papierschubrad |
|
1 |
Satz |
|
|
Papierschiebestange |
|
2 |
Satz |
|
|
|
Füße |
|
12 |
Stk |
|
|
|
Feeder-Sportstange und modular |
|
3 |
Satz |
|
|
|
|
Tischhalter |
|
2 |
Stk |
|
|
Tisch |
|
1 |
Stk |
|
|
|
Ölschmierstoffdose |
|
1 |
Stk |
|
|
|
Verstellbarer Schraubenschlüssel |
|
1 |
Stk |
|
|
|
Gabelschlüssel |
13 |
1 |
Stk |
|
|
|
Gabelschlüssel |
14 |
1 |
Stk |
|
|
|
Zange |
|
1 |
Stk |
|
|
|
Schraubenzieher |
|
1 |
Stk |
|
|
|
Innensechskantschlüssel |
8mm |
1 |
Stk |
|
|
|
Innensechskantschlüssel |
6mm |
1 |
Stk |
|
|
|
Innensechskantschlüssel |
5mm |
1 |
Stk |
|
|
|
Innensechskantschlüssel |
4 mm |
1 |
Stk |
|
|
|
Innensechskantschlüssel |
3 mm |
1 |
Stk |
|
|
|
|
Griff zum Drehen der Schraubstange |
|
1 |
Satz |
|
|
|
Handrad (ohne Griff) |
Ø16*160 |
2 |
Stk |
|
|
|

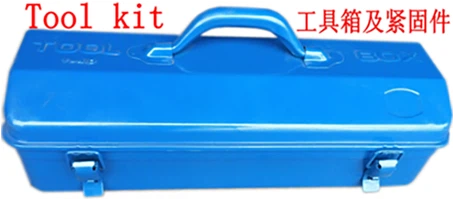

Werkzeugsatz (Schrauben, Unterlegscheiben, Manschetten sind im Lieferumfang enthalten) |
|
1 |
Satz |
|
 |
|
|
|||
